| Tên thương hiệu: | Bely |
| Số mẫu: | BLY-LFP-12V100AHBLH |
| MOQ: | 50pcs |
| giá bán: | có thể đàm phán |
| Thời gian giao hàng: | 7-14 ngày cho mẫu, 35-60 ngày cho sản xuất hàng loạt |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union |

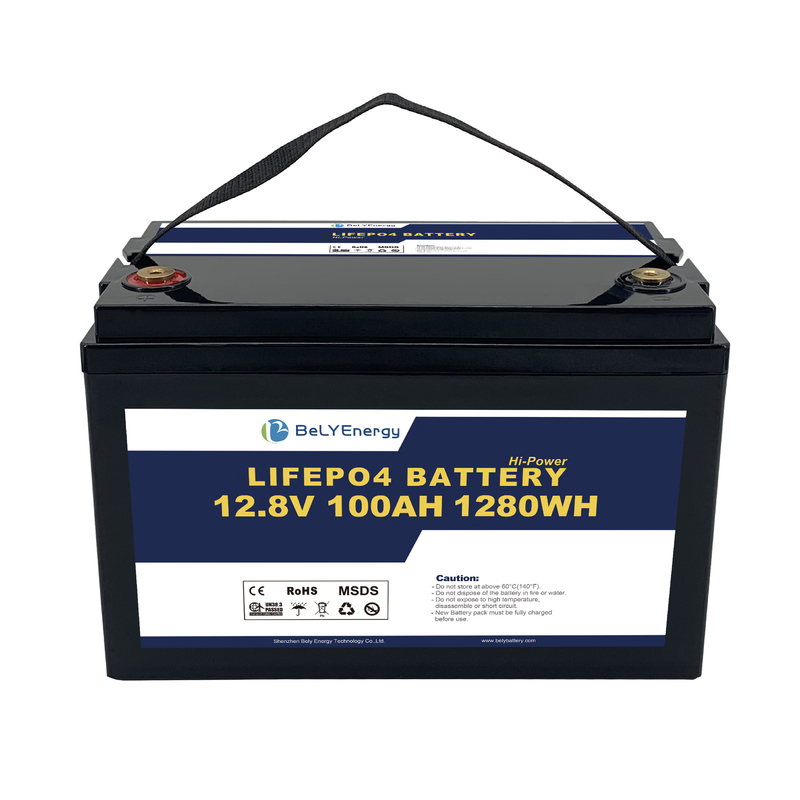

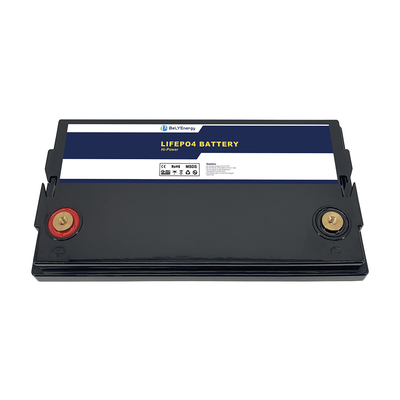

Ắc quy Lithium LiFePO4 12V 100AH với vỏ Group 31 và BMS thông minh
1. Pin EVE hình lăng trụ loại A mới để đảm bảo tuổi thọ chu kỳ dài và hiệu suất tốt.
2. Kích thước hoàn hảo để lắp đặt dưới ghế với kích thước vỏ Group 31: 330mm x 172mm x 214mm.
3. Bluetooth và tự làm nóng là tùy chọn.
4. Giao tiếp với các thiết bị Victron và giữa các ắc quy trong giao tiếp song song là tùy chọn.
5. Dòng xả tối đa: 150A
6. Hình lăng trụ cells được chứng nhận UL1642& UN38.3 & ICE62619, bộ CE & UN38.3 & MSDS.
7. Có sẵn kết nối nối tiếp & song song.
8. Dịch vụ OEM & ODM có sẵn.
1. Thông tin chung
Thông số kỹ thuật này xác định hiệu suất của bộ pin LiFePO4 có thể sạc lại BLY-LFP-12V 180AHBLH do Công ty TNHH Công nghệ Năng lượng Thâm Quyến Bely sản xuất. mô tả loại, hiệu suất, đặc tính kỹ thuật, cảnh báo và thận trọng của bộ pin.
1.1 BMS
HỆ THỐNG QUẢN LÝ PIN
Hệ thống quản lý pin (BMS) được cài đặt trong mọi pin đảm bảo rằng pin trong trường hợp điện áp thấp hoặc quá tải sẽ tắt và tự động bật lại ngay khi sự cố được giải quyết.
1.2 THAY THẾ DỄ DÀNG PIN HIỆN CÓ
Kích thước của vỏ giống hệt với các loại pin AGM, axit chì hoặc GEL phổ biến nhất. Với các cực tròn có sẵn tùy chọn, cũng có thể sử dụng các cực hiện có, các đầu nối có thể được sử dụng lại. Không cần thay thế giá đỡ pin hoặc thay đổi cấu trúc tải.
1.3 CÁC LĨNH VỰC ỨNG DỤNG
Các lĩnh vực ứng dụng của pin này đặc biệt dành cho giải trí v. Pin lithium rất đa dạng. Đặc biệt là nhà di động, năng lượng mặt trời, thuyền điện, xe tay ga điện, xe golf hoặc xe điện / xe lăn và máy móc làm sạch sẽ luôn được trang bị thường xuyên hơn.
1.4 SẠC PIN
Sử dụng bộ sạc pin lithium phù hợp. Chờ cho đến khi pin được sạc đầy.
1.5 HIỆU SUẤT / HIỆU QUẢ
Một BeLY Pin LiFePo4 có thể làm được hơn 96% năng lượng có sẵn trực tiếp để tiết kiệm. Việc sử dụng 100% dung lượng hiện có diễn ra với cùng một điện áp đầu ra.
2. Thông số kỹ thuật pin
| ĐIỆN THÔNG SỐ KỸ THUẬT | CƠ KHÍ THÔNG SỐ KỸ THUẬT | ||
| Điện áp danh định | 12.8V | Kích thước (D x R x C) | 330 x 172 x 214mm |
| Dung lượng danh định | 100Ah | Khối lượng tịnh | 10.0kg |

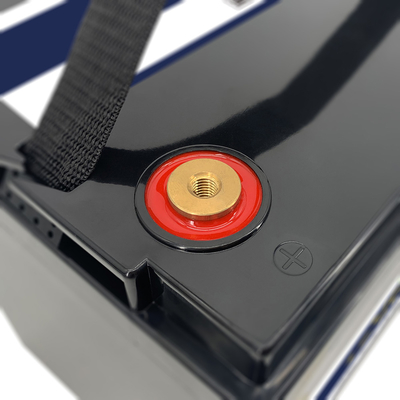

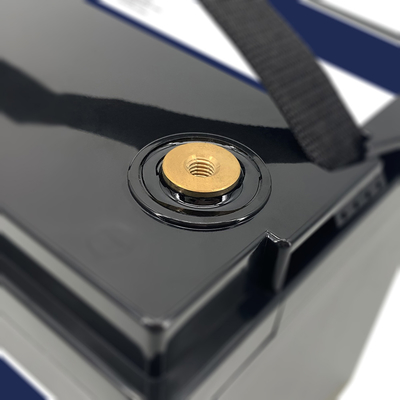

| Dung lượng @0.2C | >290 phút | Loại đầu cuối | M8 |
| Năng lượng | 1280 Wh | Mô-men xoắn đầu cuối | 10-15N-m |
| Điện trở | ＜10mΩ | Vật liệu vỏ | ABS |
| Hiệu suất xả | >99% | Bảo vệ vỏ | IP65 |
| Tự xả | <3% mỗi tháng | ||
| Kết nối mô-đun | 4S1P | ||
| SẠC THÔNG SỐ KỸ THUẬT | XẢ THÔNG SỐ KỸ THUẬT | ||
| Dòng sạc tối đa | 150A |
Tối đa liên tục Dòng xả |
150A |
|
Đề nghị Dòng sạc |
≤50A | Tối đa. Dòng xả xung | 250A (<5S) |
| Điện áp sạc | 14.2~14.6V | Điện áp cắt xả | 10V |
| Điện áp cắt sạc | 14.4V | Điện áp kết nối lại | 12V |
| Điện áp kết nối lại | 14.0V | Bảo vệ ngắn mạch | Có |
| Điện áp cân bằng tế bào | 3.4V | ||
| Giá trị điện áp khác biệt của tế bào để mở cân bằng |
15mV (bộ cân bằng thụ động) 30mV (bộ cân bằng chủ động) |
||
| Dòng cân bằng thụ động | 50-100mA | ||
| Dòng cân bằng chủ động | 1-5A | ||
| NHIỆT ĐỘ THÔNG SỐ KỸ THUẬT | |||
| Nhiệt độ xả | -4~140ºF (-20 ~60℃) | ||
| Nhiệt độ sạc | 32~140ºF (0℃~+60℃) | ||
| Phạm vi nhiệt độ bảo quản<1 tháng | -4~122ºF (-20℃~+50℃) | ||
| Phạm vi nhiệt độ bảo quản >1 tháng | 23~104ºF (-5℃~+40℃) | ||
| Bảo vệ nhiệt độ của FET (Tích hợp) | 194ºF (90℃) | ||
3. Hệ thống quản lý pin (BMS)
Hệ thống quản lý pin (BMS) được tích hợp trong mỗi pin đảm bảo rằng pin sẽ tắt trong trường hợp điện áp thấp hoặc quá tải và tự động bật lại ngay khi sự cố được giải quyết.
- Bảo vệ tế bào khỏi điện áp thấp bằng cách tắt tải kịp thời.
- Bảo vệ tế bào khỏi điện áp quá cao bằng cách giảm dòng sạc hoặc tắt quá trình sạc.
- Tắt hệ thống trong trường hợp nhiệt độ quá cao.
- Quá trình sạc pin bị dừng trong trường hợp nhiệt độ thấp.
- Bộ cân bằng thụ động và chủ động được tích hợp trong BMS.
- Giao tiếp với các thiết bị Victron và giữa các pin là các tính năng tùy chọn để tùy chỉnh.
4. Lợi ích của pin
Pin lưu trữ/kéo hiệu suất cao
Hệ thống quản lý pin (BMS) tích hợp
Công nghệ lithium an toàn (LiFePO4)
Tuổi thọ chu kỳ cao hơn 3000 lần @ 100% DOD
Dòng xả liên tục tối đa cao
Trọng lượng nhẹ hơn nhiều so với pin axit chì
Có thể thay thế một đối một với pin axit chì
5. Ứng dụng
Nhà di động, đoàn lữ hành và RV
Quang điện, hệ thống năng lượng mặt trời và năng lượng tái tạo
Pin lưu trữ/kéo hiệu suất cao
Câu cá, động cơ thuyền điện và sonar
Nguồn điện di động, cắm trại và giải trí
Nguồn điện khẩn cấp/UPS
6. Lưu trữ và vận chuyển
Pin phải được đóng gói và bảo vệ tốt trong quá trình vận chuyển.
Pin lithium phải được vận chuyển theo các quy tắc vận chuyển, những quy tắc này phải luôn được tuân thủ (mã vận chuyển UN3480/UN38.3).
Không bao giờ nâng pin bằng các đầu nối, chỉ bằng tay cầm.
Pin nên được bảo quản ở nhiệt độ từ -10℃ đến +30℃. Trong quá trình vận chuyển, pin nên được sạc khoảng 50-60%.
Pin nên được sạc ba tháng một lần để giữ cho nó hoạt động để nó luôn hoạt động tối đa.
7. Hướng dẫn quan trọng
Không mở pin LiFePO4 mà không tham khảo ý kiến của đại lý. Việc tự ý mở pin sẽ làm mất hiệu lực bảo hành của nhà sản xuất.
▪ Chỉ sử dụng pin cho ứng dụng mà nó được dự định.
▪ Không đoản mạch pin LiFePO4. Các kết nối cáp với người tiêu dùng phải đi qua một bản sao lưu để được bảo vệ.
▪ Việc lắp đặt và bảo trì chỉ có thể được thực hiện bởi các chuyên gia có trình độ.
▪ Không để pin tiếp xúc trực tiếp với ánh nắng mặt trời. Bảo vệ khỏi tác động của nhiệt. Nhiệt độ trên +60 ° C có thể làm hỏng pin.
▪ Chỉ sử dụng bộ sạc tương thích. Pin ở trong một thời gian dài hơn của tất cả các thiết bị ngắt kết nối.
▪ Chú ý đến việc lắp ráp đúng cách.
▪ Tránh mọi loại hư hỏng, ví dụ như do rơi, khoan, v.v. (Nguy cơ đoản mạch).
▪ Luôn giữ pin khô và sạch.
▪ Lưu ý các dấu cộng (+) và trừ (-) trên pin LiFePO4 và thiết bị và chú ý đến cực tính chính xác.
▪ Dung lượng chu kỳ có thể thay đổi do sự thay đổi nhiệt độ làm việc và tốc độ sạc và xả khác với dung lượng danh định.
▪ Thích hợp cho kết nối song song tối đa bốn pin (Nếu cần kết nối nối tiếp, BMS phải được tùy chỉnh với chi phí cao hơn).
Trước khi kết nối, hãy đưa về cùng một mức sạc. Không nên kết nối các pin từ các nhà sản xuất khác nhau hoặc các loại khác nhau.
8. Lắp đặt pin LiFePO4
Pin Lithium LiFePo4 rất nặng. Đảm bảo rằng nó được gắn chắc chắn và an toàn và luôn sử dụng thiết bị vận chuyển thích hợp.
Trong một tai nạn không được bảo đảm, pin có thể trở thành một vật thể bay! Luôn cẩn thận với pin lithium.
Hãy chắc chắn rằng pin LiFePO4 không được kết nối với cực tính đảo ngược.
Nếu pin được kết nối không chính xác, thiết bị điện tử BMS sẽ bị hỏng không thể sửa chữa được và phải được thay thế bằng một bo mạch BMS mới. Đây không phải là trường hợp bảo hành.
Băng hình
|
|
